أبواب انزلاقية أوتوماتيكية منحنية ودائرية
تحرك أنظمة SAT الانزلاقية المنحنية ضلف الباب على مسار منحني بدل دوران الأجنحة حول محور مركزي. تُطوَّر المداخل القوسية والمنحنية القطاعية وفق هندسة الواجهة؛ ويشير SAT EI-125C إلى التكوين الانزلاقي الأوتوماتيكي الدائري الكامل. يُنسَّق نصف القطر وعرض المرور الصافي ومواضع تجميع الضلف وفق الترتيب المختار.
حدّد هندسة المدخل

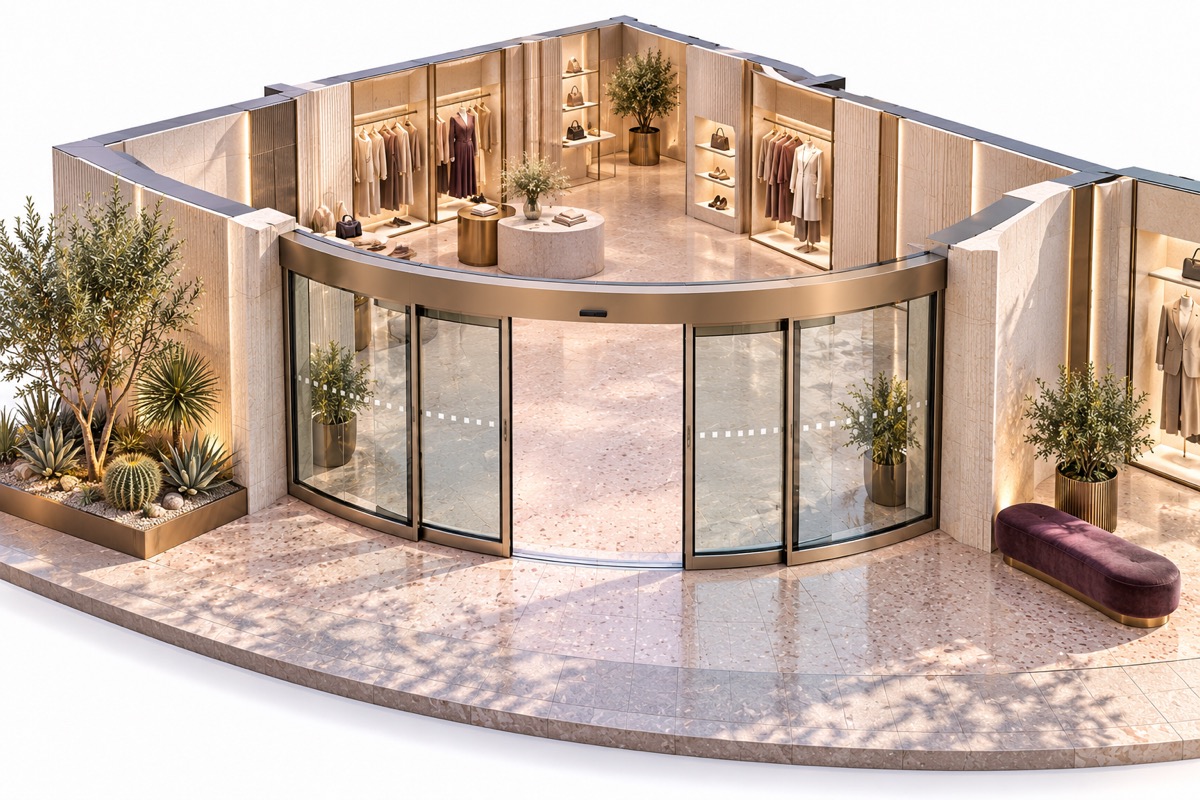

انزلاقي منحني / قوسي
مدخل انزلاقي بمسار منحني يرتب على جزء من واجهة دائرية. يحدد مخطط المشروع القوس والضلف المتحركة ومناطق تجميعها.

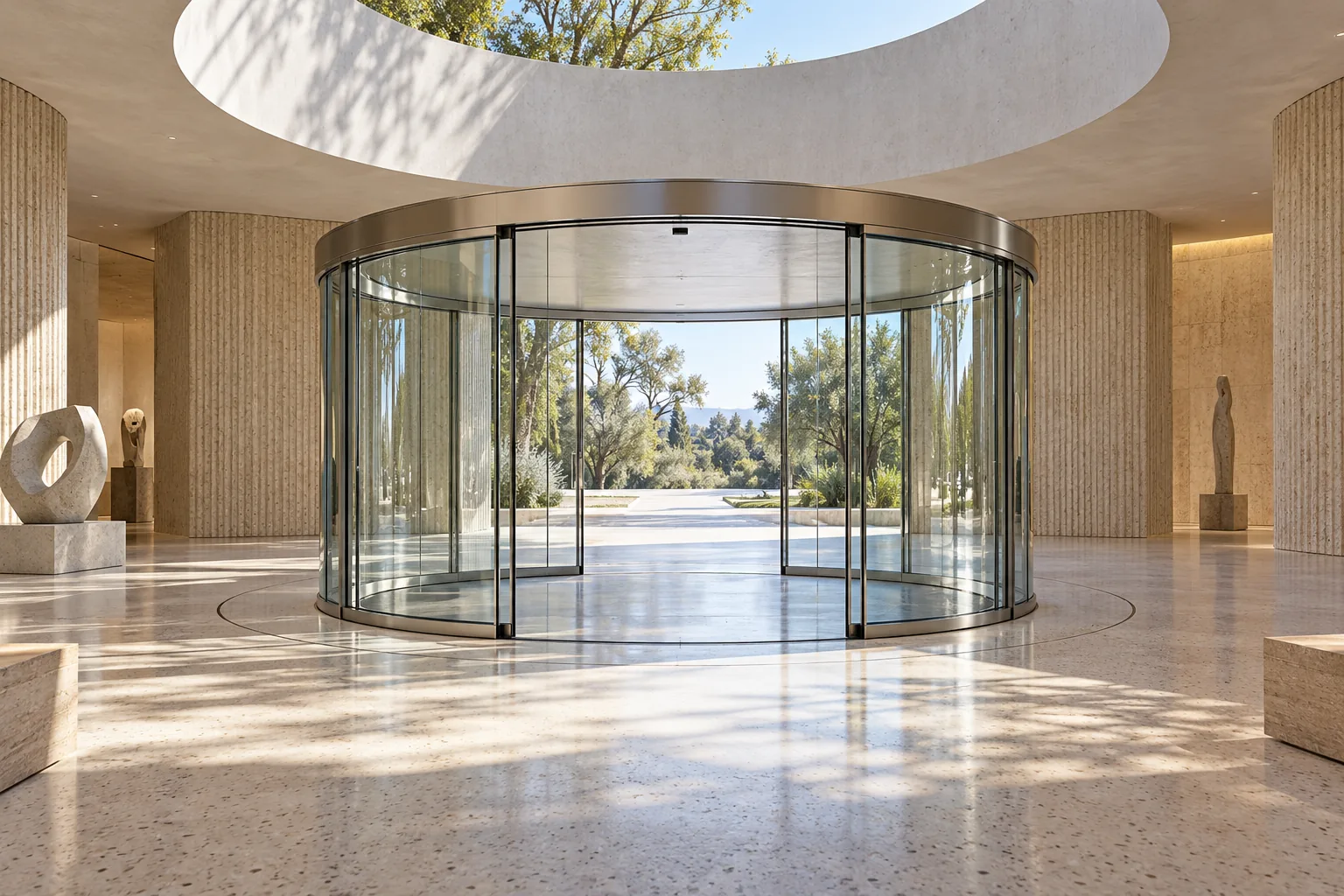

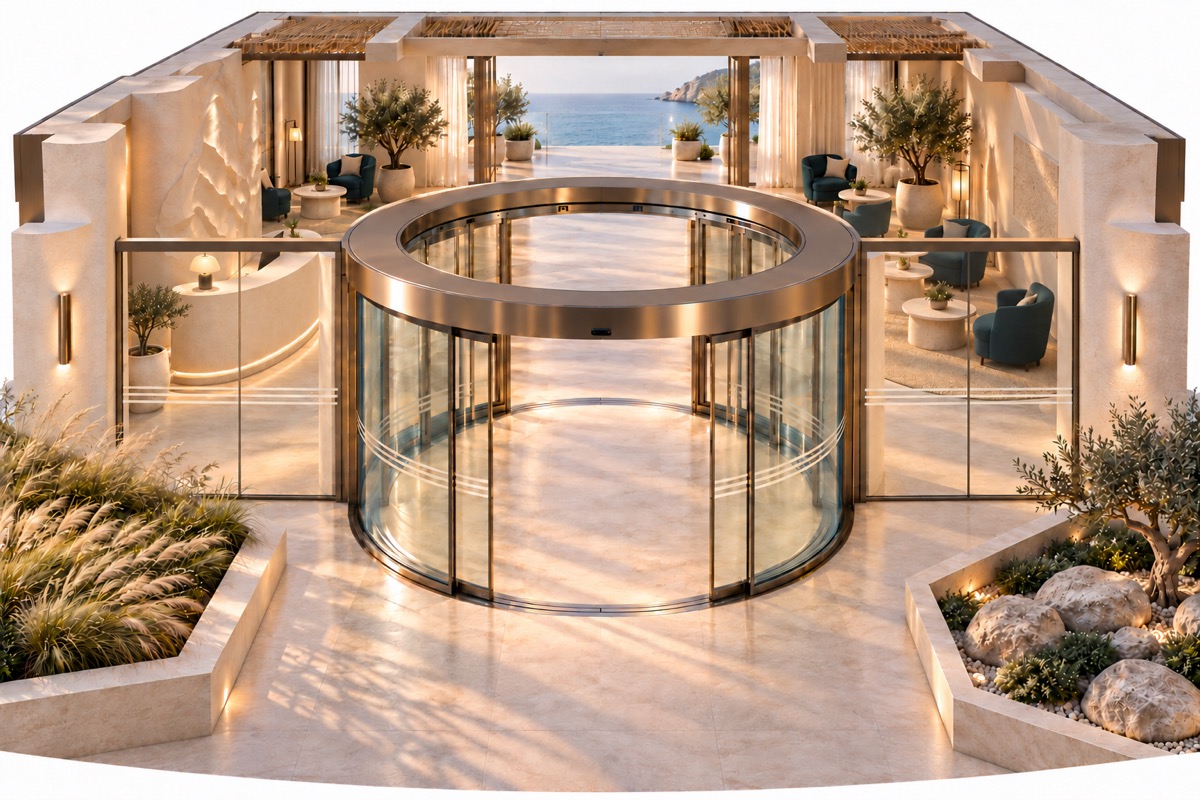

SAT EI-125C · انزلاق دائري كامل
يستخدم التكوين الانزلاقي الأوتوماتيكي الدائري الكامل ضلفًا منحنية تتحرك على ترتيب مسارات دائرية. وهو نظام انزلاقي، وليس بابًا دوّارًا بأجنحة تدور حول محور.
يجب أن تتطابق تسمية الطراز والتكوينات المتاحة مع الوثائق الفنية المقدمة للنظام المختار. ولا يكفي الشكل الدائري وحده لتحديد نوع الحركة.
نهج التصميمشكّل المدخل وفق العمارة
يُدرس نصف القطر وموضع الفتحة وحركة الزوار معًا. يمكن أن يندمج الترتيب الانزلاقي المنحني ضمن واجهة مستديرة أو يصبح عنصرًا بارزًا في واجهة مستقيمة؛ ويعتمد الترتيب النهائي على قياسات الفتحة ورسومات المشروع.
قوس مدروس
تُخطط حركة الضلف ومواضع تجميعها وفق القوس المتاح ليكون المرور طبيعيًا من جانبي المدخل.
وضوح عبر الزجاج
يمكن تنسيق الزجاج والمقاطع والتشطيبات مع المواد المجاورة لمنح المدخل خطًا معماريًا متناسقًا.
حركة مريحة
يؤثر اتجاه الاقتراب وحركة المرور المتوقعة وعرض المرور الصافي في ترتيب الفتح ومواقع أجهزة الاستشعار.
تكامل مدروس
تُراجع أوضاع التشغيل وواجهات التحكم بالدخول والوصول للخدمة ضمن تصميم المبنى المحيط.
معلومات تحدد المنحنى
- الرسومات المعمارية ونصف القطر المقاس والفتحة الإجمالية
- عرض المرور الصافي المطلوب وتدفق المشاة المتوقع
- حركة الضلف ومواضع تجميعها والدعم الإنشائي
- الزجاج والمقاطع والتشطيبات والعلاقة بالواجهة
- حساسات السلامة واحتياجات الدخول والوصول للصيانة
تُؤكَّد الأبعاد والأداء والخيارات الفنية للطراز المختار وتكوين المشروع المعتمد.
SAT EI-125C · منصة انزلاق منحني
| المعيار | القيمة وفق الوثائق الفنية |
|---|---|
| عرض المرور الصافي | 800–3000 مم، وفق نصف القطر والترتيب |
| عرض المرور الصافي للوح متحرك واحد | بحد أقصى 1400 مم |
| ارتفاع المرور | 2000–3500 mm |
| نصف قطر نصف الدائرة / الدائرة الكاملة | 1000–3000 mm |

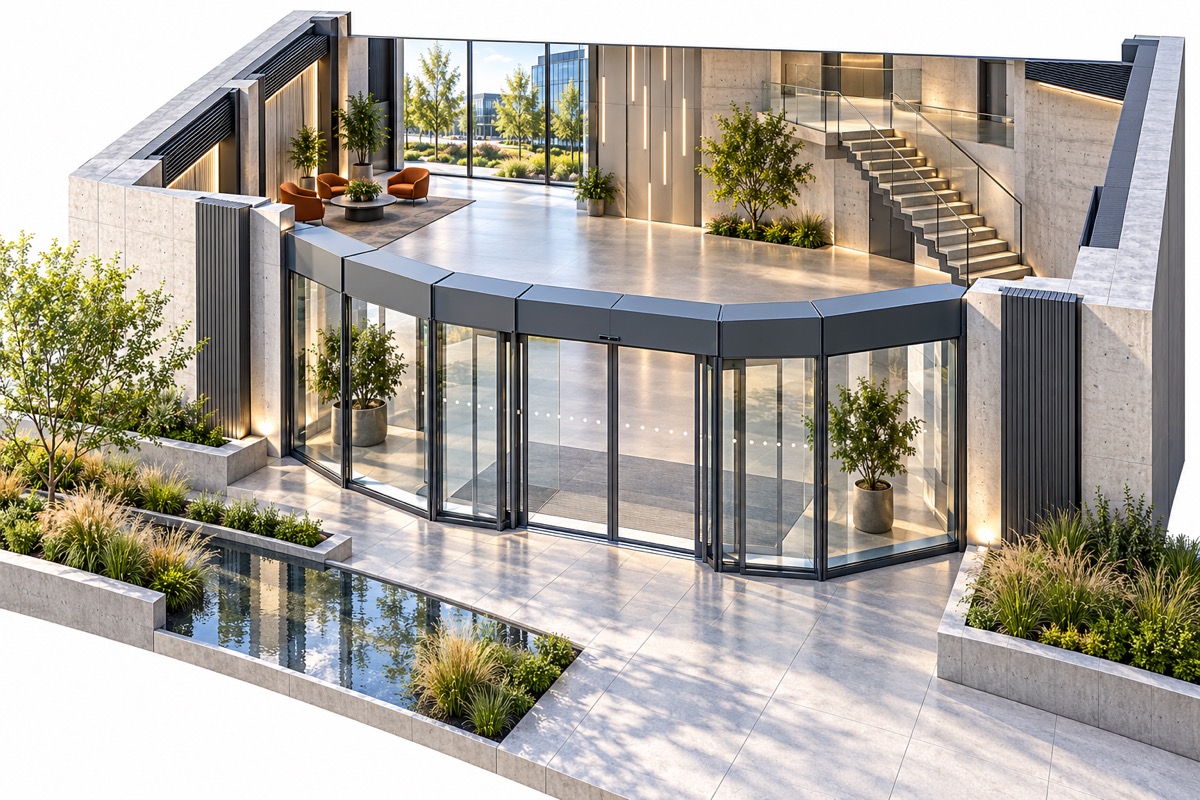

| نصف قطر القطاع | بحد أدنى 1000 مم |
| الكتلة القصوى لكل لوح متحرك | 150 kg |
| الحد الأدنى لارتفاع الغطاء العلوي | 200 mm |
| التغذية | 230 V AC · 50–60 Hz |
| الحد الأقصى / المتوسط لاستهلاك الطاقة | 250 W / 30 W |
| التغذية الكهربائية الخارجية | 27 V DC / 2 A |
| سرعة فتح قابلة للضبط لكل لوح | 80–650 mm/s |
| سرعة إغلاق قابلة للضبط لكل لوح | 80–550 mm/s |
| سرعة منخفضة قابلة للضبط لكل لوح | 20–80 mm/s |
| درجة حماية المشغّل | IP20 |
توفر الترتيبات القوسية والقطاعية والدائرية الكاملة طرقًا متنوعة لتشكيل المدخل. تُكيَّف الأبعاد والزجاج والتشطيبات والملحقات وفق تكوين EI-125C المختار.
للمزيد من المعلومات، تواصل مع فريق الدعم الفني لدينا.
يساعدك فريقنا في اختيار النظام وخيارات المشروع والمعلومات الفنية المناسبة لمدخلك.
تواصل مع الدعم الفني
