أنظمة الأبواب الدوّارة الأوتوماتيكية SAT

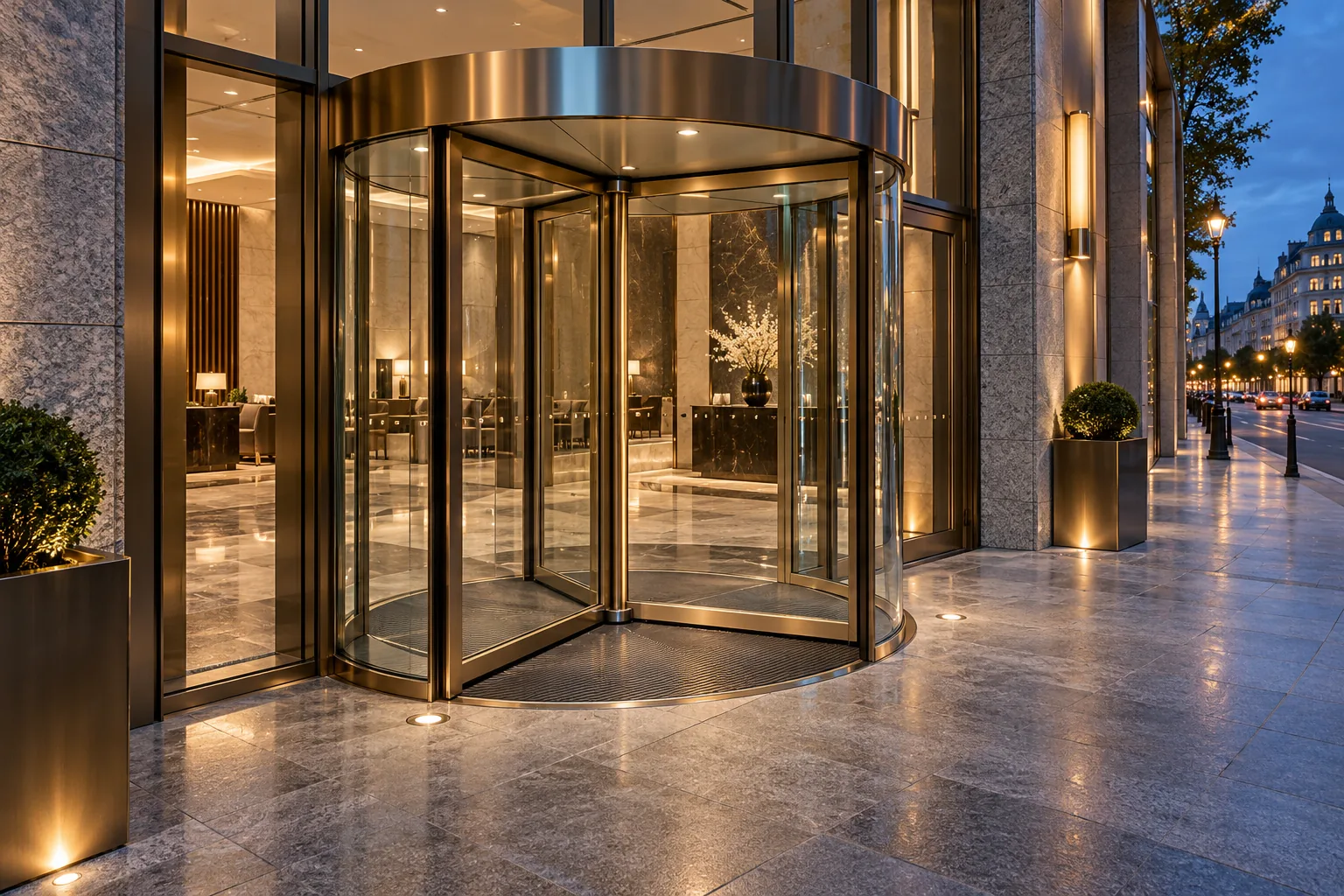

امنح المدخل مركزًا معماريًا واضحًا بأنظمة SAT للأبواب الدوّارة. تتحرك الأجنحة الدوّارة داخل حيز دائري لتشكل حجرات مرور متتابعة. تُختار ترتيبات الثلاثة والأربعة أجنحة والتكوينات الزجاجية والمركبة وفق الطراز واستخدام المبنى ومتطلبات الحركة.
تكوين يناسب كل تصور للمدخل
اختر عائلة الطراز قبل تحديد الأبعاد والملحقات. يُنسَّق الزجاج وأدوات التحكم والحساسات وترتيبات الطوارئ مع الباب المختار ورسومات المشروع المعتمدة.
SRA3000
باب دوّار أوتوماتيكي بتكوينات من ثلاثة أو أربعة أجنحة. يدعم الزجاج المؤطر والتشطيبات المنسّقة مدخلًا معماريًا واضحًا.
SRA3000G
تكوين دوّار يركز على الزجاج للمداخل التي تمثل فيها الشفافية والاستمرارية البصرية عنصرًا أساسيًا في التصميم.
SRA3000GR
تكوين دوّار بسقف زجاجي يمتد بمفهوم المدخل الشفاف فوق أجنحة الباب.
SRM2000
عائلة مداخل دوّارة متعددة الوظائف بجناحين. يُنسَّق الممر المركزي وترتيب التشغيل وفق التكوين المختار.
SRM4000
عائلة مداخل دوّارة بواجهة عرض مركزية تجمع حركة المشاة مع مفهوم عرض مدمج.
SRM5000MULTI / MAX
أنظمة مداخل دوّارة متقدمة متعددة الوظائف. يُحدد الممر المركزي وترتيب العرض ووظائف التشغيل وفق تكوين MULTI أو MAX المختار.
التحكم والسلامة وخيارات المشروع
يحدد جدول تجهيزات الطراز المختار التفعيل وحساسات الحماية وأدوات الإيقاف الطارئ وأي وظيفة للمرور بسرعة مخفضة. وتُراجع ترتيبات الدفع للخارج والإغلاق الليلي والقفل ودمج الستارة الهوائية كخيارات خاصة بالطراز.
تتبع مجموعة SAT الدوّارة تسلسل الكتالوج: SRA3000 وSRA3000G وSRA3000GR وSRM2000 وSRM4000 وSRM5000MULTI / MAX. يحدد جدول التجهيزات النهائي وضع التشغيل المختار والتجهيزات المشمولة والخصائص الاختيارية.
ما يجب تحديده قبل الاختيار
- القطر المتاح والفتحة الإنشائية وظروف الغطاء العلوي
- حركة المرور المتوقعة وترتيب الأجنحة المفضل
- مسارات الاقتراب وخطة أي مدخل مجاور ميسّر الوصول
- الزجاج وتشطيب الإطار والتكامل المعماري
- أجهزة السلامة وواجهات التحكم ومتطلبات الطوارئ
- قيود التركيب والتغذية الكهربائية والوصول للخدمة
تُؤكَّد الأبعاد النهائية وخصائص التشغيل والوثائق وفق الطراز المحدد ورسومات المشروع المعتمدة.
SAT SRA3000 · نظرة فنية عامة
| المعيار | تكوين الكتالوج |
|---|---|
| التغذية الكهربائية | 115 / 230 V · 50 / 60 Hz |
| درجة حماية المحرك | IP55 |
| درجة حماية لوحة التحكم | IP22 |
| درجة الحرارة المحيطة | −40°C إلى +60°C |
| أزرار الإيقاف الطارئ | واحد عند الدخول وآخر عند الخروج |
| أزرار المرور بسرعة مخفضة | واحد عند الدخول وآخر عند الخروج |
| حواف سلامة اليدين والأصابع | قياسية عند الدخول والخروج |
| لوحة التشغيل القياسية | مفتاح بثلاثة أوضاع مع تحكم بمعالج دقيق |
| واجهة مستخدم اختيارية | شاشة لمس مقاس 4 بوصات |
| أوضاع المفتاح القياسي | أوتوماتيكي · يدوي · إيقاف |
يتوفر SRA3000 بتكوينات من ثلاثة وأربعة أجنحة، مع خيارات للزجاج والتشطيبات والإضاءة والتحكم. تختلف التجهيزات والخيارات بين طرازات مجموعة SAT الدوّارة.
